Опис

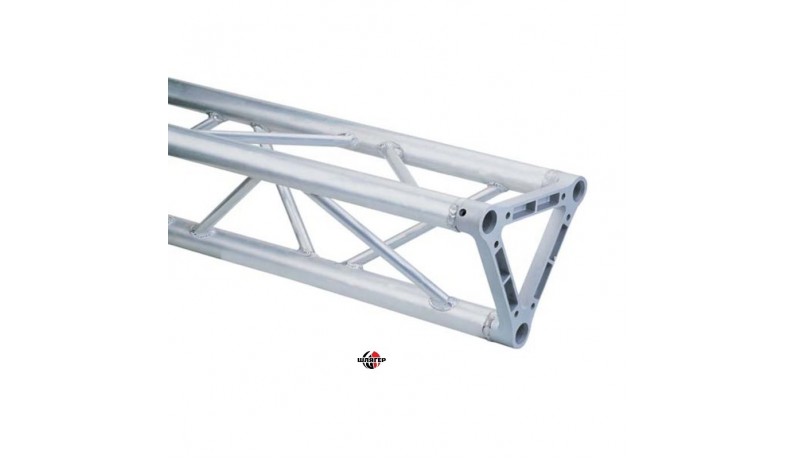

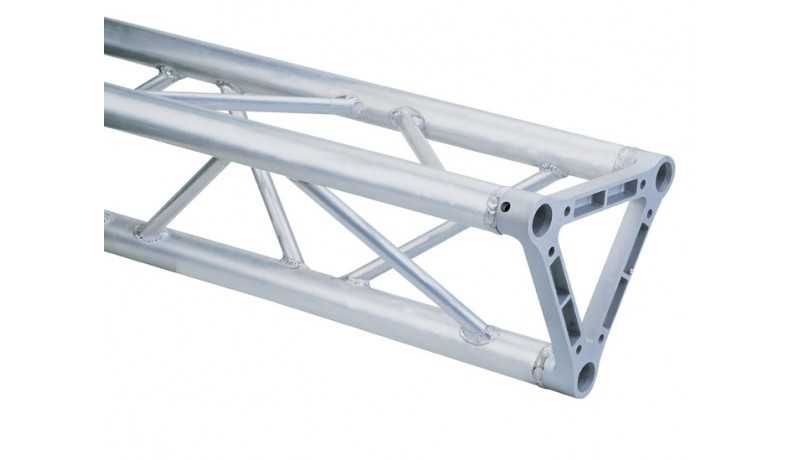

SOUNDKING DKB2203-200 Ферма алюмінієва січення 30мм, трилайт 22см, довжина 200 см.

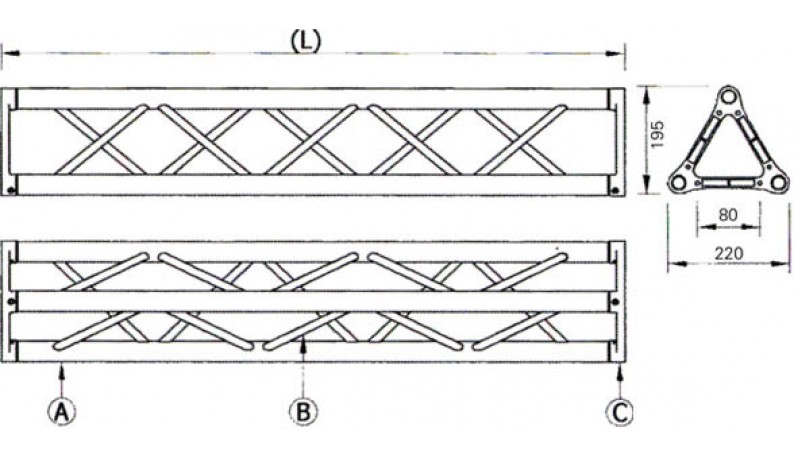

Перетин - рівнобедренний трикутник зі стороною 220 мм
Діаметр перетину несучої труби - 30 мм (товщина стінки - 2 мм) на зображенні відзначений літерою А (сплав EN-6001-T6)
Діаметр перетину сполучних труб - 10 мм (товщина стінки - 1,5 мм) на зображенні відзначений літерою В (сплав EN-6001-T6)
Алюмінієве лиття (SG ALSi 1) в сполучній частині, позначеної на зображенні літерою С
Довжина виробу - 2 м
Таблиця рівномірно розподіленого навантаження:
Довжина ферми (м) 3 4 5 6 7 8 9 10 11 12
Навантаження:
кг/м
100 5 17
90 5 15
80 4 13 29
70 4 11 24
60 3 9 20 37
50 3 7 17 31 56
40 2 5 13 25 45 76
30 2 4 10 20 33 56 89
20 2 3 7 13 25 38 60 90
10 00 2 4 6 12 20 30 45 67 95
Прогин (мм)
Таблиця концентрованого на середині ферми навантаження:
Довжина ферми (м) 3 4 5 6 7 8 9 10 11 12
Навантаження:
кг/м
100 5 9 16 23 32 39 53
80 4 7 12 19 28 40 55 74
60 3 7 12 17 25 34 43 58 76
40 2 3 4 7 12 16 23 31 39 51
20 00 1 3 4 5 8 11 20 26 29
Прогин (мм)
